Du smartphone fini à la carte nue, chaque produit électronique réclame son juste niveau de protection. Voici comment le reconnaître, et l’emballage qui répond vraiment à son besoin.
Parler d’emballage pour produits électroniques, c’est embrasser une réalité très large. Un même carton transporte tantôt un appareil grand public, déjà protégé par son boîtier, tantôt une carte nue que la moindre charge suffit à compromettre. Un tel écart soulève une question que se pose toute entreprise qui expédie de l’électronique : quel niveau de protection votre produit réclame-t-il vraiment ?
La nature du produit, sa sensibilité aux décharges électrostatiques et le trajet parcouru vont définir le type de protection dont votre produit a besoin. Parmi les protections en jeu, une reste largement sous-estimée alors qu’elle change tout pour les composants sensibles : la protection antistatique.
Quels risques pèsent sur un produit électronique en transit ?
Entre votre atelier et le client, un produit électronique passe de main en main, grimpe dans des camions et patiente en zone de stockage. Quatre risques le guettent sur le trajet.
Le choc et la vibration arrivent en tête des préoccupations. Une chute de palette, un freinage brutal, et voilà une soudure fissurée ou un composant délogé. Un carton à la bonne tenue, complété si besoin d’un calage adapté, encaisse l’essentiel.
L’abrasion et la rayure, elles, visent les surfaces finies. Un boîtier laqué, une façade polie ou une pièce peinte se marque au moindre frottement répété contre la paroi du carton.
La décharge électrostatique frappe sans laisser la moindre trace. Une carte passe le contrôle qualité sans broncher, puis lâche des semaines plus tard. C’est le risque le plus sous-estimé , et le seul qui réclame un matériau spécifique afin d’assurer une bonne protection électrostatique.au produit.
L’humidité, enfin, s’invite surtout sur les longs trajets et à l’export. Dans un conteneur maritime, la condensation s’attaque aux contacts et aux pistes, jusqu’à la corrosion.
Les 4 risques en un coup d’œil
- Choc et vibration : fissure de soudure, déplacement de composant.
- Abrasion et rayure : dégradation des surfaces peintes, polies ou laquées.
- Décharge électrostatique : destruction invisible, immédiate ou différée.
- Humidité : corrosion des contacts sur les trajets longs.
Produit fini ou composant électronique nu : deux niveaux d’exigence
Tous les produits électroniques ne logent pas à la même enseigne. Un composant électronique nu ne réclame pas le même niveau de protection qu’un produit fini.
Un appareil grand public arrive déjà installé dans son boîtier. Sa carte interne ne touche rien directement. L’emballage joue alors surtout sur la tenue mécanique et la protection des surfaces visibles.
Un composant nu, lui, voyage sans la moindre barrière : carte électronique, puce, module, sous-ensemble. Une simple charge, transmise par une main ou par un sachet ordinaire, suffit à l’abîmer. Le matériau antistatique n’est plus une option, il devient indispensable.
| Critère | Produit fini (en boîtier) | Composant nu |
| Risque dominant | Choc, rayure | Décharge électrostatique |
| Emballage type | Carton renforcé | Carton antistatique |
| Antistatique requis ? | Selon la sensibilité | Carton antistatique |
L’antistatique, la protection qu’on ne voit pas
Une décharge électrostatique ne fait ni bruit, ni étincelle visible, ni marque. Elle traverse pourtant le composant et en altère les circuits, parfois sur le coup, parfois bien plus tard. Un emballage ordinaire ne lui oppose aucune barrière. Pire, un carton standard se charge lui-même à la moindre friction.

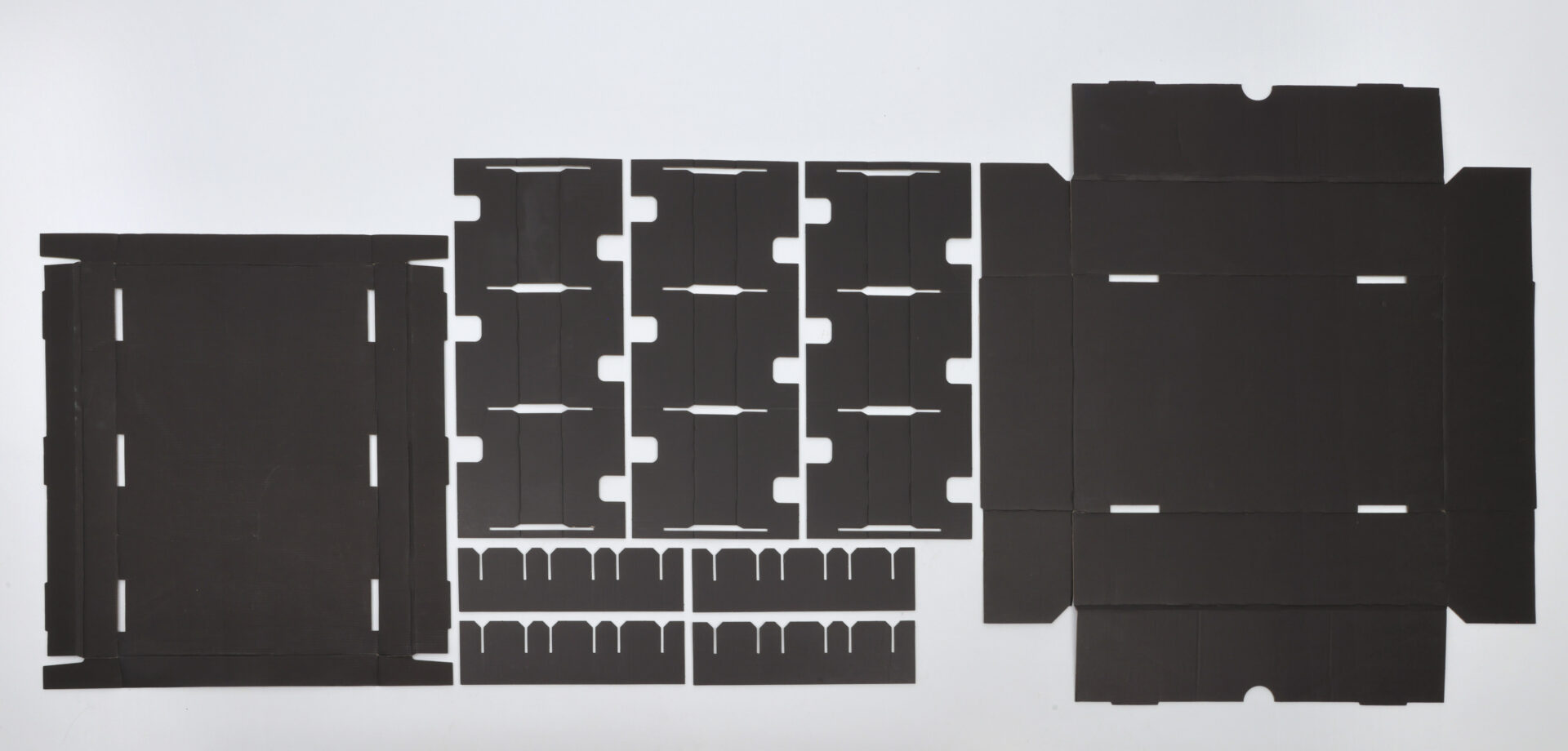

Un carton antistatique, lui, répond par sa matière même. Chez Cartonnages Roc, deux procédés cohabitent : le noir de carbone intégré aux fibres, qui donne au carton sa teinte sombre, ou un vernis conducteur appliqué sur une ou deux faces. Dans les deux cas, le carton évacue les charges en douceur et forme une cage de Faraday autour du contenu, qui tient les champs électriques extérieurs à distance.
Côté chiffres, le carton ESD de Cartonnages Roc tient une résistivité de surface inférieure à 10⁵ Ω et un temps de décharge sous 2 secondes, conforme aux normes IEC 61340-5-1 et 5-3. Reste à choisir la bonne famille selon la sensibilité du composant, entre matériau antistatique, dissipatif et conducteur.
Au-delà des charges, le carton peut recevoir un traitement anti-abrasif, un revêtement non-tissé posé sur une ou deux faces, qui ménage les surfaces peintes, polies ou laquées. Un composant fragile à la fois aux charges et aux rayures trouve alors tout dans un seul emballage. Pour les pièces concernées, Cartonnages Roc dessine chaque carton antistatique, au format et au niveau de sensibilité que nécessite votre produit.
Adapter l’emballage à votre flux d’expédition
Le trajet et le rythme d’utilisation pèsent autant que la nature du produit, et dessinent trois grands cas de figure.
L’expédition unitaire vers un client final appelle le carton antistatique. Léger, rigide et recyclable, il allège la facture d’envoi des cartes, modules et sous-ensembles. Pensez au sous-traitant électronique qui adresse des cartes nues à son donneur d’ordre : voilà exactement le premier cas.
La navette réutilisable entre deux sites demande un contenant taillé pour de nombreux cycles. Le flux de pièces automobile, du fournisseur à la ligne d’assemblage, en est l’exemple type.
L’export longue distance ajoute une contrainte de plus, l’humidité. Le carton ESD, fibreux par nature, tient mal sur la durée face à elle. Un dispositif médical livré sous contrainte d’intégrité, un module télécom expédié à l’autre bout du monde : tous deux réclament un conditionnement qui encaisse la condensation.
Le retour reste le flux le plus souvent oublié. Une carte en panne, un module sous garantie, un sous-ensemble à reconditionner repartent vers l’atelier d’origine ou vers un centre de réparation. Le trajet inverse expose le composant aux mêmes décharges qu’à l’aller, sans la zone protégée du départ, et souvent sans personne de formé au risque à la réception. Un emballage antistatique réutilisable garde donc tout son sens sur le circuit aller-retour entre le client et le réparateur. Tant que sa structure et sa couche conductrice restent intactes, garder le conditionnement d’origine évite de renvoyer une pièce coûteuse dans un simple carton brun.
Pour un envoi unique ou peu répété, le carton antistatique suffit. Un circuit fermé ou un environnement humide appelle plutôt le polypropylène alvéolaire.
Choisir avec un fabricant, pas sur catalogue
Aucun catalogue standard ne couvre la variété des produits électroniques et de leurs trajets. Le bon emballage naît d’une analyse : nature du produit, seuil de sensibilité, conditions de transport. Un fabricant doté d’un bureau d’études transforme chaque paramètre en solution concrète, du prototype à la série.
Cartonnages Roc conçoit et fabrique des emballages ESD sur mesure dans son atelier de Montsûrs, en Mayenne, avec plus de 40 ans de savoir-faire et une double certification ISO 9001 et 14001. Parlons de vos produits : nos équipes étudient la protection adaptée et vous remettent un devis personnalisé.
Questions fréquentes
Non. Un appareil fini, à l’abri dans son boîtier, se contente d’un carton renforcé. L’antistatique devient incontournable dès que le composant voyage nu : carte, puce, module ou sous-ensemble.
Sur un long trajet, deux contraintes s’invitent : les manipulations à répétition et l’humidité. Le polypropylène alvéolaire encaisse mieux la condensation que le carton fibreux, sans rien perdre de ses propriétés antistatiques.
Seulement si la surface le réclame. Une pièce peinte, polie ou laquée se raye au frottement, indépendamment du risque électrostatique. Là, un carton antistatique doté d’un revêtement anti-abrasif règle les deux problèmes d’un coup.
