Un opérateur qui traverse un atelier peut accumuler sur son corps jusqu’à 35 000 volts sans rien sentir. Il en faut parfois moins de 100 pour détruire le composant électronique qu’il s’apprête à manipuler — certains circuits cèdent dès 10 volts. Toute la difficulté de la protection électrostatique tient dans cet écart : une décharge invisible, silencieuse, sans trace, suffit à détruire une carte de plusieurs centaines d’euros. Selon l’ESD Association, ces pertes représentent entre 8 et 33 % de la production dans l’industrie électronique, pour un coût chiffré en milliards de dollars chaque année.
Face à ce risque, le conditionnement est la première ligne de défense entre vos composants et leur environnement. Cet article détaille le fonctionnement de la protection électrostatique, les normes qui l’encadrent, les critères d’une solution performante, et l’arbitrage entre les deux grandes familles de matériaux utilisés dans l’industrie.
En quoi consiste la protection électrostatique d’un composant ?
La protection électrostatique regroupe l’ensemble des mesures qui empêchent la destruction des composants par décharge électrostatique. Le principe est simple : entre la sortie de la chaîne de fabrication et l’intégration dans le produit fini, un composant traverse un environnement où chaque manipulation, chaque frottement, chaque déplacement génère de l’électricité statique.
Cette électricité statique, produite par contact et séparation de matériaux (phénomène triboélectrique), atteint des niveaux extrêmes dans des conditions courantes. Un opérateur marchant sur une moquette dans un environnement sec accumule jusqu’à 35 000 volts. Soulever un sachet en polyéthylène d’un plan de travail produit 20 000 volts. Même en environnement humide, où la génération statique se réduit fortement, les tensions résiduelles dépassent les seuils de destruction des composants les plus sensibles. La protection électrostatique repose sur trois piliers : la maîtrise de l’environnement (zones EPA, sols, bracelets, ioniseurs), la formation des opérateurs, et le conditionnement des composants. Ce dernier pilier assure la continuité de la protection dès que les composants quittent l’environnement contrôlé — en transit, en stockage, en réception client.
Comment un emballage assure-t-il la protection électrostatique ?
Un emballage de protection électrostatique remplit trois fonctions distinctes, définies par les normes ANSI/ESD S541 et IEC 61340-5-3. Chacune répond à un risque précis.
Fonction 1 — Ne pas générer de charge au contact du composant. Un matériau antistatique à faible génération triboélectrique empêche que le fait de glisser le composant dans son logement ne produise une charge. C’est la première propriété, souvent négligée, absente des emballages classiques : un sachet plastique standard produit plusieurs milliers de volts rien qu’en frottant contre le composant.
Fonction 2 — Dissiper les charges existantes. Quand une charge est présente, l’emballage doit l’évacuer de manière contrôlée vers la terre. Les matériaux dissipatifs (résistance de surface entre 10⁴ et 10¹¹ ohms) réalisent cette dissipation lente, qui évite les pics de courant destructeurs. Un matériau purement conducteur évacuerait la charge trop brutalement, provoquant des dommages de type CDM (Charged Device Model).
Fonction 3 — Bloquer les décharges extérieures. C’est la fonction la plus critique lors du transport hors zone protégée. L’emballage doit faire barrière à toute décharge extérieure — un opérateur chargé qui manipule le colis, par exemple — pour que rien n’atteigne le composant.
Cette troisième fonction repose sur un principe physique bien connu : l’effet cage de Faraday. Quand une enceinte conductrice subit une décharge électrostatique, les charges se répartissent sur sa surface extérieure et contournent le contenu. L’intérieur reste neutre, quelle que soit l’intensité de la décharge. Dans un carton ESD de qualité, une couche de blindage conductrice est intégrée à la structure cartonnée : toute décharge frappant la surface est canalisée autour du composant puis rejoint la terre, sans pénétrer à l’intérieur. La norme ANSI/ESD STM11.31 mesure l’efficacité de ce blindage : un emballage conforme laisse pénétrer moins de 50 nanojoules lors d’une décharge de 1 000 volts. Un carton brun standard, lui, n’offre aucune atténuation mesurable.
Pour que l’effet cage de Faraday fonctionne, la structure doit être fermée. Un carton au couvercle ouvert, une boîte perforée ou un sachet mal scellé perdent toute capacité de blindage — point souvent méconnu des équipes logistiques.
Quelle différence entre un matériau antistatique, dissipatif et conducteur ?
Ces trois termes, souvent confondus dans le langage courant, désignent trois classes techniques précises, définies par leur résistance de surface (mesurée en ohms). Cette classification, harmonisée entre les normes ANSI/ESD S541 (États-Unis) et IEC 61340-5-3 (Europe), conditionne le choix du matériau selon l’application.
| Classe | Résistance de surface | Comportement | Couleur Typique |
|---|---|---|---|
| Conducteur | < 10⁴ Ω | Évacue la charge immédiatement | Noir (chargé carbone) |
| Dissipatif | 10⁴ à 10¹¹ Ω | Évacue la charge de manière contrôlée | Rose, bleu, noir verni |
| Antistatique | Variable — faible génération | Évite la production de charge au contact | Rose |
| Isolant | ≥ 10¹¹ Ω | Accumule la charge sans l’évacuer — à proscrire | Plastiques standards |
En pratique, les matériaux dissipatifs sont privilégiés au contact direct des composants sensibles. Ils offrent le meilleur compromis entre évacuation des charges et prévention des événements CDM. Les matériaux conducteurs assurent le blindage extérieur (effet cage de Faraday), grâce à leur continuité électrique. Un emballage de qualité combine les deux : surface intérieure dissipative au contact du composant, couche conductrice intégrée pour le blindage.
Emballage classique ou protection ESD : quelles différences concrètes ?
Pour visualiser ce qui sépare un conditionnement standard d’une solution de protection électrostatique, voici les principaux critères techniques et opérationnels.
| Critère | Emballage carton classique | Emballage ESD |
|---|---|---|
| Résistance de surface | ✕ Supérieure à 10¹¹ Ω — matériau isolant | ✓ Entre 10⁴ et 10¹¹ Ω — conductrice ou dissipative |
| Génération de charge au contact | ✕ Peut accumuler plusieurs milliers de volts par frottement | ✓ Matériau à faible génération triboélectrique |
| Dissipation des charges | ✕ Aucune — la charge reste piégée en surface | ✓ Écoulement contrôlé vers la terre |
| Transport hors zone protégée | ✕ Non conforme — aucun blindage externe | ✓ Conforme ANSI/ESD S541 §6.2 |
| Conformité normative | ✕ Aucune | ✓ ANSI/ESD S541, IEC 61340-5-3, EN 61340-5-1 |
| Traçabilité et marquage | ✕ Pas de marquage réglementaire | ✓ Symbole ESD normalisé + code lot/date |
| Fiabilité long terme | ✕ Risque de défaillance latente post-livraison | ✓ Composants livrés intègres, fiabilité préservée |
| Secteurs régulés | ✕ Non autorisé par les cahiers des charges | ✓ Compatible MIL-PRF-81705, MIL-DTL-117 |
| Effet cage de Faraday | ✕ Absent | ✓ Couche conductrice qui canalise la décharge autour du produit |
| Énergie pénétrante sous 1 kV | ✕ Non mesurée — pas de blindage | ✓ Inférieure à 50 nJ (ANSI/ESD STM11.31) |
| Protection sous 100 V | ✕ Destruction possible sans décharge perceptible | ✓ Protection dimensionnée pour composants sensibles |
| Contact direct avec composants | ✕ Interdit en zone EPA — risque CDM | ✓ Autorisé en zone protégée et en logistique |
La différence n’est pas une nuance de performance, mais une différence de nature. Un emballage classique ne peut pas protéger un composant électronique sensible, quelle que soit l’épaisseur du carton ou la densité du calage. Seul un matériau aux propriétés électriques adaptées, intégré dans une structure en cage de Faraday, assure la protection.
Carton verni ou polypropylène alvéolaire : comment arbitrer ?
Deux familles de matériaux dominent la protection électrostatique industrielle. Le choix dépend de l’usage, de l’environnement de transit et de la cadence d’utilisation.

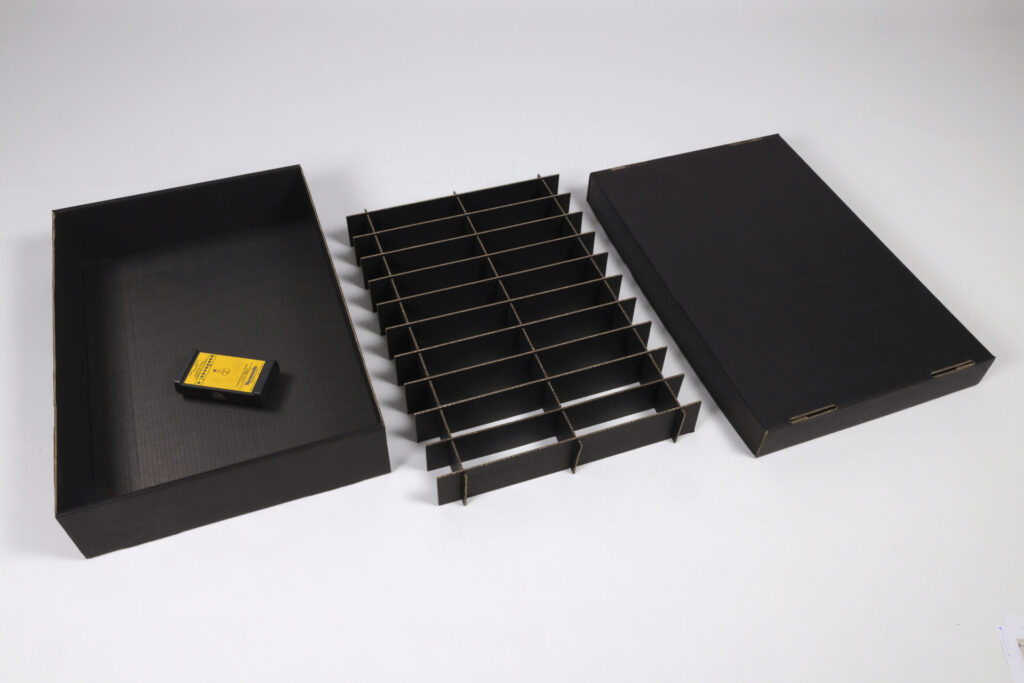

Le carton ESD verni est la solution de référence pour les usages à rotation faible à modérée : expédition unitaire, stockage, livraison vers les clients finaux. Il combine coût compétitif, excellent blindage (effet cage de Faraday grâce au revêtement conducteur) et recyclabilité via les filières carton standard. Sa surface vernie évite le transfert de particules de carbone, atout clé en environnement propre. Le revêtement conducteur conserve ses performances sur plusieurs années en stockage, avec une stabilité garantie sur une décennie pour les qualités professionnelles.
Le polypropylène alvéolaire ESD (PPA) s’impose pour les circuits fermés à forte rotation : navettes inter-sites, bacs de manutention, conditionnement réutilisable. Il supporte plusieurs dizaines d’utilisations, résiste à l’humidité, aux huiles et aux acides courants, et se nettoie sans perdre ses propriétés. Il est dépourvu de PFAS, critère scruté dans les politiques RSE et les cahiers des charges européens. Son coût unitaire plus élevé s’amortit sur le nombre d’utilisations.
Règle d’arbitrage : pour un usage unique ou un faible nombre de rotations, le carton. Pour un circuit fermé ou un environnement exigeant (humidité, salle blanche, lavages répétés), le polypropylène alvéolaire.
Quelles performances attendre d’une protection électrostatique de qualité ?
Au-delà des catégories de matériaux, plusieurs critères mesurables distinguent une solution conforme d’une solution approximative. Ce sont ceux qu’utilisent les acheteurs industriels, en particulier dans les secteurs régulés.
- Énergie pénétrante sous décharge de 1 kV : inférieure à 50 nanojoules selon la norme ANSI/ESD STM11.31. Certaines spécifications militaires exigent même moins de 20 nJ. C’est le critère de blindage de référence.
- Résistance de surface : mesurée selon ANSI/ESD STM11.11, elle doit se situer dans la plage dissipative (10⁴ à 10¹¹ Ω) au contact direct des composants.
- Taux de décroissance électrostatique : conforme à la méthode 4046 de la norme MIL-B-81705B, il mesure la capacité du matériau à évacuer une charge donnée en un temps maîtrisé.
- Durée de vie du revêtement conducteur : pour les cartons ESD vernis de qualité industrielle, les fabricants de référence garantissent une stabilité des performances sur 10 ans.
- Faible génération triboélectrique : typiquement de l’ordre de 0,1 coulomb par pouce carré en conditions normalisées pour un carton ESD professionnel.
- Absence de contaminants : un emballage ESD destiné à l’électronique ne doit contenir ni métaux lourds, ni aromatiques, ni hydrocarbures halogénés. Exigence scrutée en aéronautique et médical.
Ces données techniques doivent être disponibles dans la documentation fournisseur. Leur absence est un signal d’alerte.
Quelles normes encadrent la protection électrostatique ?
La conformité aux normes ESD dépasse la question qualité : elle est contractuelle dans de nombreux secteurs. Les grands donneurs d’ordre imposent la preuve de conformité dans leurs appels d’offres.
Normes de programme général :
- IEC 61340-5-1 (édition 2024) : exigences européennes pour la protection des dispositifs contre les phénomènes électrostatiques. C’est le cadre réglementaire de référence en Europe.
- ANSI/ESD S20.20 : équivalent nord-américain, techniquement harmonisé avec l’IEC 61340-5-1. Une conformité à l’un vaut généralement pour l’autre.
Normes spécifiques aux emballages :
- IEC 61340-5-3 : classification et exigences des emballages destinés aux dispositifs sensibles.
- ANSI/ESD S541 : matériaux d’emballage électrostatique (référence américaine).
- IEC/TR 61340-5-5 : systèmes d’emballage en production électronique.
Méthodes de test associées :
- ANSI/ESD STM11.11 (résistance de surface), STM11.12 (résistance volumique), STM11.31 (blindage), IEC 61340-4-8 (effet de blindage des sachets).
Spécifications militaires et aéronautique :
- MIL-PRF-81705 : matériaux barrières ESD souples thermosoudables.
- MIL-DTL-117 : sachets, manchons et tubes intérieurs.
- MIL-STD-1686 : programme de contrôle ESD (historiquement référencé, toujours cité dans certains contrats défense).
Comment reconnaître un emballage conforme aux normes ?
Au-delà des fiches techniques, plusieurs éléments visibles permettent d’identifier rapidement un conditionnement conforme.
Le symbole ESD normalisé doit figurer clairement sur l’emballage : il s’agit du triangle jaune avec une main barrée, accompagné de la mention « Attention — Dispositif sensible ». Ce symbole est défini par la norme ANSI/ESD S8.1.
Le marquage de traçabilité est exigé par la norme ANSI/ESD S541 : chaque emballage doit porter des informations permettant de remonter au fabricant et au lot de production. Un code date/lot renvoie aux données qualité du lot concerné. En cas de litige ou de défaillance, cette traçabilité est indispensable.
La documentation fournisseur doit comporter les résultats de tests selon les normes applicables, la fiche matière et, pour les secteurs régulés, les attestations de conformité (REACH, RoHS, absence de PFAS, etc.).
L’absence de l’un de ces éléments est un indicateur fort d’un produit non qualifié.
Dans quels secteurs la protection électrostatique est-elle indispensable ?
La protection électrostatique ne se limite pas à quelques niches. Tout secteur manipulant des composants électroniques sensibles — soit la quasi-totalité de l’industrie manufacturière avancée — est concerné.
Aéronautique et défense. C’est le secteur où les exigences sont les plus strictes. Une carte électronique destinée à un avion ou à un système de défense doit arriver intacte, sans la moindre dégradation invisible susceptible de provoquer une défaillance en service. Les conditionnements utilisés dans ces filières font l’objet d’une vigilance particulière sur la traçabilité et la qualité du blindage.
Industrie informatique et composants électroniques. Cartes mères, processeurs, modules mémoire, cartes graphiques, disques SSD : tous nécessitent une protection électrostatique tout au long de la chaîne logistique. Les composants de disques durs figurent parmi les plus sensibles du marché, avec des seuils de destruction pouvant descendre sous une dizaine de volts — un niveau de fragilité qui rend l’emballage aussi critique que le composant lui-même.
Automobile. L’électronique embarquée n’a cessé de prendre de l’importance dans les véhicules modernes : ECU, capteurs, modules ADAS, calculateurs de motorisation électrique. Cette densification s’accompagne d’exigences croissantes sur le conditionnement, tant en production qu’en pièces de rechange.
Dispositifs médicaux. La sensibilité des capteurs et l’enjeu de fiabilité patient imposent une rigueur totale. Un conditionnement conforme est la seule garantie qu’un dispositif arrive chez l’utilisateur avec l’intégrité électrique qu’il avait en sortie de production.
Transport de cartes électroniques et sous-ensembles industriels. Bureaux d’études, sous-traitants électroniques, intégrateurs système : toute entreprise qui expédie des cartes ou des modules vers un client industriel engage sa réputation sur leur état à réception. Un emballage adapté est la première garantie contractuelle que l’on peut offrir.
Protéger efficacement vos composants : faites appel à un spécialiste
La protection électrostatique ne tolère pas l’à-peu-près. Entre un conditionnement approximatif et une solution conforme, la différence se paie en composants détruits immédiatement, ou — pire — en défaillances latentes qui se révèleront chez votre client final, des mois après la livraison. Dans les secteurs régulés, la non-conformité ferme l’accès aux contrats.
Le choix d’un partenaire capable de concevoir et fabriquer des solutions adaptées à votre flux, votre secteur et vos contraintes réglementaires est décisif. Cartonnages Roc conçoit et fabrique depuis plus de 40 ans des solutions d’emballage ESD sur mesure en carton verni et en polypropylène alvéolaire, destinées aux secteurs les plus exigeants : aéronautique, défense, composants informatiques, transport industriel. Notre bureau d’études intégré vous accompagne de l’analyse de vos besoins jusqu’à la livraison de vos conditionnements, avec la réactivité et la qualité qui font notre réputation. Pour étudier ensemble la solution la mieux adaptée à vos composants, contactez nos équipes pour un devis personnalisé.
Questions fréquentes sur la protection électrostatique
Tout composant électronique intégrant un semi-conducteur est potentiellement sensible aux décharges électrostatiques. Les fiches techniques fournies par les fabricants mentionnent généralement une classe de sensibilité ESD exprimée en volts. Par prudence, les cartes électroniques nues, circuits intégrés, capteurs et modules mémoire relèvent systématiquement d’une protection ESD. En cas de doute, consultez votre fournisseur de composants.
Oui, dans la plupart des cas. Le carton ESD verni supporte plusieurs cycles tant que sa structure reste intègre et sa couche conductrice intacte. Le polypropylène alvéolaire est conçu pour les circuits fermés à forte rotation et se nettoie sans perte de propriétés. La règle : tant que le revêtement conducteur n’est ni déchiré ni perforé, l’emballage reste utilisable.
Non, ce sont deux fonctions techniquement distinctes. Un emballage ESD est conçu pour évacuer les charges électrostatiques, pas pour faire barrière à l’humidité. Le carton ESD, par sa nature fibreuse, offre même une résistance limitée aux ambiances humides. Pour une protection combinée, il faut opter pour un emballage intérieur barrière à l’intérieur d’un conditionnement ESD, ou privilégier le polypropylène alvéolaire, naturellement insensible à l’humidité.
Pas pour toutes les manipulations. L’emballage fermé protège son contenu : il peut être transporté et stocké sans précaution particulière. En revanche, dès qu’il est ouvert pour accéder au composant, la protection cesse : la manipulation doit alors s’effectuer dans une zone protégée avec un opérateur relié à la terre. L’emballage ESD est un maillon dans une chaîne de protection plus large.
